SL 73.4-2013 水利水电工程制图标准水力机械图

lidan0207 · 发表于 2022-12-18 10:29:30

本标准规定了图形符号和文字符号产生的原则和方法，附录中列出了常用的图形符号和文字符号，在工程实际中，如需要新增，可按本标准的原则和方法派生。
本标准规定的图形、管路等的表达方式和标注形式具有可选性，但在同一工程或同一套图纸资料中，其采用的标识应一致。
标准编号：SL 73.4-2013
标准名称：水利水电工程制图标准水力机械图
英文名称：Drawing standard of water resources and hydroelectric engineering for hydraulic machinery drawing
发布部门：中华人民共和国水利部
发布日期：2013-01-14
实施日期：2013-04-14
标准状态：现行
替代情况：替代SL 73.4-1995
起草单位：长江勘测规划设计研究有限责任公司、浙江省水利水电勘测设计院
文件格式：PDF
文件页数：50页
文件大小：7.96MB

标准全文下载：

SL 73.4-2013 水利水电工程制图标准水力机械图.pdf (7.96 MB)

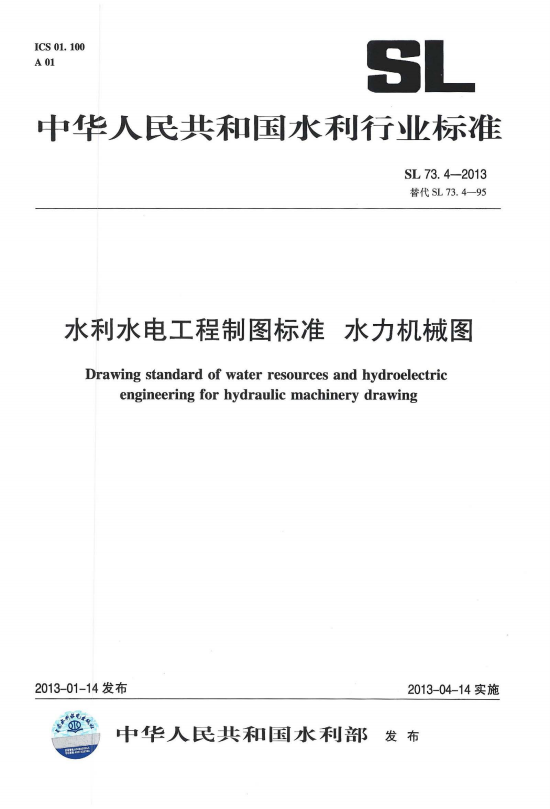

文档首页截图如下：
